نظام تبريد مركزي يستخدم تقنية VRF

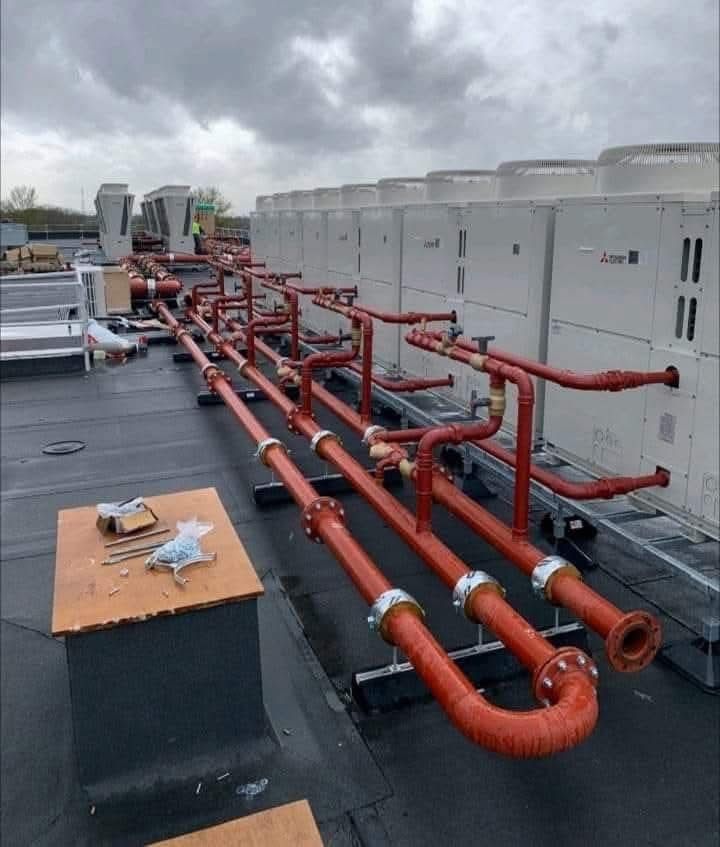

في هذه الصورة نرى نظام تبريد مركزي يستخدم تقنية VRF (وهي اختصار لـ Variable Refrigerant Flow وتعني “تدفق مبرّد متغير”) من شركة Mitsubishi Electric، وهو مثبت على سطح مبنى كبير. هذا النظام يتيح التحكم في كمية غاز التبريد التي تُرسل إلى كل وحدة داخلية، حسب الحاجة، مما يوفر في استهلاك الكهرباء ويزيد من راحة المستخدم.
الأنابيب الحمراء الظاهرة هي أنابيب تبريد تُستخدم لنقل غاز التبريد (Refrigerant) بين الوحدات الخارجية (Outdoor Units) والوحدات الداخلية (Indoor Units). وهي ليست جزءًا من نظام الحريق كما قد يُعتقد من لونها. تم عزل الأنابيب باستخدام عزل حراري (Thermal Insulation) لحمايتها من تغيّر درجات الحرارة ومن أشعة الشمس، مما يحافظ على كفاءة النظام.
كل الأنابيب مثبتة على قواعد تسمى دعامات انزلاقية (Sliding Supports) تسمح لها بالحركة الطولية عند التمدد أو الانكماش بسبب تغيّر درجة الحرارة، وهذا مهم لتجنب حدوث ضغط زائد أو تلف في الأنابيب.
من مزايا نظام VRF: • لا يحتاج إلى استخدام الماء مثل أنظمة التشيلر (Chiller). • يعطي تحكمًا دقيقًا في التبريد لكل غرفة. • يعمل بهدوء. • يوفر في استهلاك الطاقة.
هذا النوع من الأنظمة يُستخدم عادةً في المباني التي تتطلب مرونة في التبريد، مثل الفنادق، المستشفيات، المكاتب، والمجمعات التجارية
